Rangkaian listrik adalah fondasi dari berbagai aplikasi teknologi dalam kehidupan sehari-hari. Memahami cara menyusun rangkaian listrik, baik seri maupun paralel, dapat memberikan wawasan mendalam tentang cara kerja arus listrik dan distribusinya.

Dalam artikel ini, mari kita telaah langkah-langkah praktis untuk menyusun rangkaian listrik seri dan paralel, termasuk perbedaan utama keduanya.

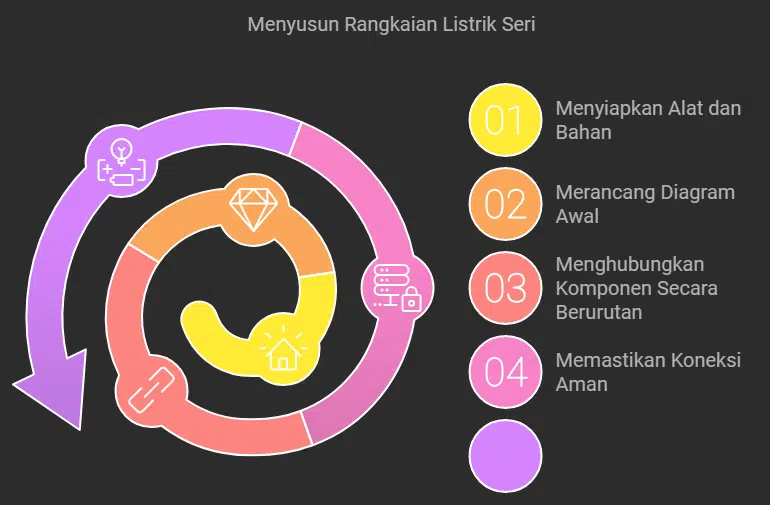

Cara Menyusun Rangkaian Listrik Seri

Rangkaian listrik seri adalah konfigurasi dasar di mana semua komponen listrik dihubungkan secara berurutan. Konsep ini penting untuk dipahami karena membentuk dasar dari banyak sistem kelistrikan. Berikut adalah langkah-langkah untuk menyusun rangkaian seri:

1. Menyiapkan Alat dan Bahan

Sebelum memulai, pastikan Anda memiliki semua komponen yang diperlukan:

• Sumber daya listrik, seperti baterai atau adaptor.
• Bohlam atau resistor sebagai beban.
• Kabel penghubung yang fleksibel namun kuat.
• Sakelar untuk mengontrol aliran arus.

2. Merancang Diagram Awal

Buatlah sketsa sederhana dari rangkaian yang akan dibuat. Dalam rangkaian seri, semua komponen dihubungkan dalam satu jalur tanpa percabangan. Diagram ini membantu memvisualisasikan langkah-langkah berikutnya.

3. Menghubungkan Komponen Secara Berurutan

• Sambungkan kutub positif sumber daya ke salah satu ujung kabel.
• Hubungkan kabel tersebut ke terminal pertama bohlam atau resistor.
• Sambungkan terminal kedua bohlam ke kabel berikutnya yang terhubung ke komponen lain, dan seterusnya.
• Terakhir, sambungkan ujung rangkaian ke kutub negatif sumber daya.

4. Memastikan Koneksi Aman

Pastikan setiap sambungan kabel terhubung erat dan tidak ada kabel yang longgar. Gunakan isolasi jika diperlukan untuk mencegah korsleting.

5. Pengujian Rangkaian

Setelah semua komponen terpasang, nyalakan sakelar untuk menguji apakah rangkaian bekerja dengan baik. Perhatikan bahwa dalam rangkaian seri, jika salah satu komponen terputus, seluruh sistem tidak akan berfungsi.

Cara Menyusun Rangkaian Listrik Paralel

Rangkaian listrik paralel lebih kompleks dibandingkan seri, tetapi menawarkan keunggulan seperti distribusi arus yang lebih merata dan keandalan yang lebih tinggi. Dalam rangkaian ini, setiap komponen memiliki jalur sendiri ke sumber daya. Berikut adalah langkah-langkah menyusunnya:

1. Mempersiapkan Komponen yang Diperlukan

Komponen untuk rangkaian paralel sama seperti rangkaian seri, tetapi Anda membutuhkan lebih banyak kabel untuk membuat cabang-cabang.

2. Merancang Diagram Rangkaian Paralel

Diagram paralel memuat percabangan di mana setiap komponen langsung terhubung ke sumber daya. Ini berarti jika salah satu komponen rusak, komponen lainnya tetap berfungsi.

3. Menyusun Rangkaian Paralel

• Sambungkan kutub positif sumber daya ke ujung pertama kabel utama.
• Dari kabel utama, buat beberapa cabang kabel yang masing-masing menuju ke komponen seperti bohlam atau resistor.
• Hubungkan ujung komponen-komponen ini kembali ke kabel utama yang mengarah ke kutub negatif sumber daya.

4. Memeriksa Keamanan Koneksi

Pastikan tidak ada kabel yang terkelupas atau bersentuhan langsung, yang dapat menyebabkan korsleting. Periksa setiap sambungan untuk memastikan arus dapat mengalir dengan lancar.

5. Mengaktifkan dan Menguji Rangkaian

Hidupkan sakelar dan periksa setiap komponen. Dalam rangkaian paralel, setiap bohlam atau resistor akan menyala secara independen. Jika salah satu komponen dilepas, komponen lainnya tetap berfungsi seperti biasa.

6. Keunggulan Rangkaian Paralel

Rangkaian paralel digunakan dalam berbagai aplikasi, seperti pencahayaan rumah dan instalasi listrik bangunan, karena efisiensinya dalam mendistribusikan daya.

Dengan memahami cara menyusun rangkaian listrik seri dan paralel, Anda dapat lebih memahami prinsip kerja sistem kelistrikan. Langkah-langkah ini memberikan wawasan yang bermanfaat untuk aplikasi praktis maupun pembelajaran.
